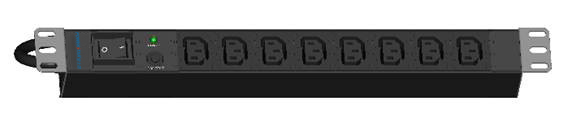

PDU系列
·產品介紹：
PDU（Power Distribution Unit，電源分配單元）是國內外IDC機房中使用較為廣泛的一類產品，目前國內還沒有起草國家標準。因此在安全認證時采用的是國際相關標準，國內有些地區也會用GB2099.3-1998的標準來檢測它的安全性，由于機房使用環境的特殊性（高溫、高負載、零轉換時間），對該類產品的工藝和材質要求很高，適用范圍要求在：額定電壓110VAC—380VAC或-48VDC—250VDC，額定電流10A——32A的工業或類似環境。
由于IDC機房主要需求都集中在：工作時間長、多冗余、高負載、防雷、阻燃、過載保護和早期預警上，傳統的塑膠插座完全滿足不了這些要求，因此本方案將著重介紹IDC機房電源解決方案——Basic PDU。
·應用領域：
安裝在標準機柜、機架上。
·性能特點：
■獨立的空氣斷路器設置，可為PDU每一位輸出提供獨立的保護和控制，從而不影響其它用電設備。
■實時監測電流波動，超載自動報警。
■主路與支路采用注塑端子一體化連接，徹底避免工藝隱患，導通性能好，絕緣性能好。
■當采用國際標準的插座制式連接設備時，插座口有防脫落裝置保護設備插頭，使設備永遠不會產生誤掉電現象。
■模塊化結構，開放式連接，使用簡單、維護方便。
■產品的塑膠材料部分采用PC/ABS，耐熱變型溫度高達120℃ 以上，阻燃特性符合UL94-V0 標準。
■產品的插座銅套部分采用磷青銅:具有彈性好、耐腐蝕、耐摩擦的特性，確保PDU高可靠的安全電氣導通性能。

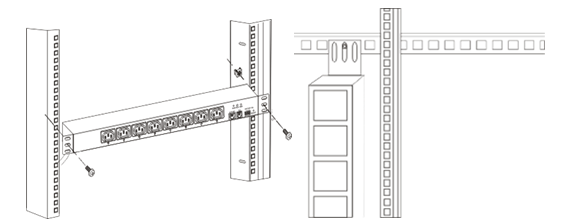

·安裝特性：
·產品屬性：
■插座銅套采用高彈性、高耐磨性的磷青銅材料；
■插座模塊采用PC/ABS塑膠材料，耐熱變型溫度高達120℃以上，阻燃特性符合UL94-V0標準；
■外殼采用高強度鋁型材，質量輕、強度高，精湛的表面噴涂；
■模塊之間的連接采用螺紋端子或直銅條連接方式，確保PDU內部安全可靠的電氣導通性能；
■每一臺產品都經過2000V的耐高壓測試、接地/絕緣電阻測試、極性測試、負載測試，確保產品完全符合設計要求。
·技術參數：
|
型號 |
P1008C13 |
P1608GB2099 |
P3216C13 |
|
額定輸入電壓 |
125/250 VAC |
||
|
負載電流 |
10A |
16A |
32A |
|
輸入頻率 |
50/60Hz |
50/60Hz |
50/60Hz |
|
輸入端子 |
GB1002 10A國標三扁插頭 |
GB1002 16A國標三扁插頭 |
IEC60309 32A(2P+E)工業插頭 |
|
輸入方式 |
水平左側輸入 電纜線 3×1.5㎜2×2M |
水平左側輸入 電纜線 3×1.5㎜2×2M |
水平左側輸入 電纜線3×1.5㎜2×2M |
|
額定輸出電壓 |
125/250 VAC |
||
|
每位輸出電流 |
10A |
10A |
10A |
|
輸出位數 |
8 |
8 |
16 |
|
輸出制式 |
IEC320 C13 |
GB2099.3國標萬用插座 |
IEC320 C13 |
|
控制功能 |
總控開關、過載保護與指示燈（可定制） |
||
|
保護功能 |
可加 |
||
|
外型尺寸 |
L×W×H=482.6×44.4×44.4mm |
L×W×H=482.6×44.4×44.4mm |
L×W×H=900×68×44.4mm |
|
（黑色） |
（黑色） |
（20U/黑色） |
|
寶士達公司致力于科技創新，不斷提供更好的產品面向客戶需求，對產品設計、技術規格的更新，恕不另行通知，產品以實物為準。
