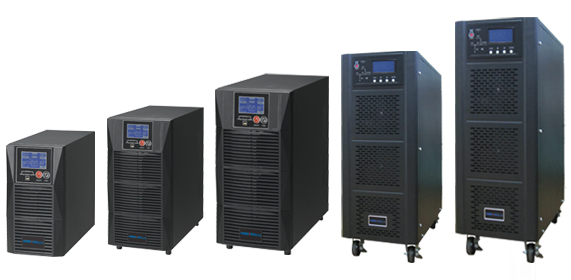

HP900系列
·產品介紹：
HP900系列(單進單出1KVA～10KVA、三進單出10KVA～20KVA)是寶士達針對電網環境和網絡系統中的電源要求推出新一代雙變換高頻在線式UPS。系統控制芯片采用32位數據總線微處理器，運算能力強，可精確迅速地偵測、控制UPS各工作點，快速響應外部環境的變化，以確保產品的高可靠性；針對電網環境的專業設計使UPS的輸入電壓、頻率范圍較寬；運用先進的倍壓型PFC技術，使UPS的輸入功率因數更接近1；在線式雙變換結構設計使UPS的輸出為穩頻穩壓、濾除雜訊、不受電網波動干擾的正弦波電源；當市電斷電或恢復時，UPS輸出無切換時間；數字化控制技術實現并聯擴容和并聯冗余的功能，為用戶提供電源規劃的彈性和更安全的保障；智能化電池管理技術較大地延長電池的使用壽命；LED+LCD顯示面板讓用戶直觀地了解UPS的運行狀態和負載情況；用戶可使用PC通過RS232接口實時了解UPS的工作狀態、歷史記錄和自動開關機等；選配SNMP卡及監控軟件可實現無人值守及遠程網絡監控管理功能，適應先進的網絡系統使用。
·應用領域：
電信、金融、證券、保險、稅務、交通、醫療、企業等領域的數據處理中心、服務器系統、通信系統、呼叫中心、精密儀器設備、辦公自動化應用、核心網絡設備等。
·性能特點：
■采用先進的DSP數字控制技術，使UPS的性能更加穩定，品質更加可靠；
■采用數字式功率因數校正技術(PFC)，使輸入功率因數更接近1，減輕功率虛耗，完全消除UPS對市電電網的污染，是真正的綠色電源；
■接近90%的滿載運轉效率，降低UPS的電力損耗，有效的為您節省電費支出；
■無論在市電模式或電池模式，均可輸出低失真度的正弦波電源，為用戶負載設備提供可靠電源；
■寬廣的輸入電壓和頻率范圍，避免因電網電壓變化大時，頻繁地切換至電池供電，適應于電力環境惡劣的地區；
■市電異常(包括市電斷電、市電電壓過高、過低、市電頻率超標)或市電恢復正常時，UPS輸出均無切換時間，滿足精密設備對UPS電源的高標準、高要求；
■具有開機自診斷功能，避免因UPS隱患而可能引發的故障風險；
■全面的保護功能，具有交流輸入過、欠壓保護，整流器過、欠壓保護，輸出過、欠壓保護，輸出過載、短路保護，逆變器過溫保護等多功能保護于一體，較高地保證系統運行的穩定性和可靠性；
■6KVA-20KVA可實現N+X冗余并機功能，自動均分負載，如果其中一臺UPS出現故障，將自動切斷輸出，此時負載由剩下的UPS來提供電源，并聯冗余提高UPS系統的可靠性，是目前UPS領域的主流技術；
■旁路功能，當UPS發生故障時，可無間斷地轉到旁路繼續向負載供電，并提供聲光報警；
■通過操作面板上警報消聲功能按鈕，可免除不必要的吵人聲響，當電池電壓低時或UPS異常發生時，報警聲可自動恢復；
■直流冷啟動功能，可直流(DC)開機，在市電中斷時用電池組直接啟動UPS，充分發揮UPS的緊急備用功能，使用更加方便可靠；
■在過載或逆變失敗情況下，UPS會轉換到旁路狀態，由市電供電；若過載情況消除，UPS會自動轉回到逆變器供電狀態；
■智能型無人值守功能，當UPS在市電斷電或市電欠壓或超高壓而啟用電池模式供電時，最終因電池欠壓而自動保護關機；當市電恢復后，UPS先檢測市電電壓、頻率是否在正常范圍內，當市電電壓、頻率在正常范圍內，UPS即自啟動向負載供電；當市電電壓、頻率不在正常范圍內，UPS則只啟動充電器向電池充電，直至市電電壓、頻率恢復到正常范圍內或電池充電電壓達到預定值時UPS才自啟動向負載供電；
■1KVA-3KVA零火線反接偵測功能，避免UPS輸入市電零火線反接；
■防止誤觸發功能，每一按鍵均有延遲功能，只有持續按某一按鍵達到預定的時間值，按鍵才會發揮相應的功能，為了防止誤關機，關機鍵的預定時間值設置較長；
■1KVA-3KVA具有突波電壓保護功能(TVSS)，保證電話、傳真、Modem、網絡等通訊免受浪涌、雷擊干擾；
■具有遠程停電功能(EPO)，當緊急事故發生時，可快速關斷UPS；
■電池保護功能，有效防止電池過放/充電而造成電池永久性損壞和壽命減短，電池欠壓預警功能可及時通知用戶進行相關處理，并可通過設置定期自檢，及早發現電池故障，避免造成損失；
■智能電池管理功能(ABM)技術，有效延長電池使用壽命，減少電池維護次數。采用先進的恒流恒壓自動轉換充電技術，較大限度活化電池，節省充電時間，從而延長電池的使用壽命；
■在市電正常時，無需電池即可啟動UPS，既滿足用戶的應急需求，也可在較大限度內修復損壞電池；
■長效機型在市電欠壓或超高壓而啟用電池模式供電時，內置的大電流充電器將與電池組并聯向UPS提供直流電流，從而延長UPS備用時間，在UPS半載時，可延長1倍以上備用時間；
■配置手動維修旁路，只要將UPS轉到維修模式，就可以在持續供應負載電力的狀況下進行在線維修；
■加裝隔離變壓器，使輸入、輸出完全隔離，為用戶提供隔離保護（選配）；
■可搭配發電機使用，使續航時間延長，并有效濾除發電機產生的不良電力，為負載提供純凈、安全、穩定的電源；
■集中控制面板可提供豐富的LED+LCD面板顯示，LED通訊顯示界面以圖形方式顯示UPS市電供電、逆變器工作、電池供電、旁路供電、UPS故障、電池容量、負載容量等工作狀態；LCD液晶顯示界面向用戶準確顯示UPS電流、電壓、頻率、故障信息、工作環境、運轉狀況及負載狀態，使UPS各種參數一目了然的顯示在LCD界面上，隨時掌握UPS供電品質及應用環境的變化；
■采用先進的抗電磁干擾技術，針對電磁干擾與射頻干擾，依循國際標準EN50091-2和IEC61000-4系列標準設計，具有很好的電磁兼容性，較大限度地降低甚至消除對設備造成的電磁干擾；
■UPS與PC之間通過RS232接口，對UPS進行多種功能的監控，實時了解UPS的工作狀態、歷史記錄和自動開關機等，簡化網絡管理工作，提高系統的可靠性；
■配置SNMP卡及監控軟件，采用TCP/IP、SNMP、HTTP、TFTP協議，通過WEB瀏覽器，實現在Internet/ Intranet上的遠程監控，實時狀態查詢、信息管理、遠程控制、各項參數設置、用戶管理、歷史資料查詢等全面監控管理功能，以及能夠通過手機短消息或Email向使用者或系統管理員發送警報信息，支持的操作系統： Windows7、Unix、Linux等。
·技術參數：
|
型號 |
HP910H |
HP910S |
HP920H |
HP920S |
HP930H |
HP930S |
HP960H |
HP960S |
HP9010H |
HP9010S |
|
額定容量 |
1KVA/900W |
2KVA/1800W |
3KVA/2700W |
6KVA/5400W |
10KVA/9000W |
|||||
|
輸入 |
||||||||||
|
電壓 |
110～288VAC （半載） 176～288VAC（滿載） |
220/230/240VAC（110～300VAC） |
||||||||
|
電流 |
4.8A（max） |
9.6A（max） |
14.4A（max） |
34A（max） |
57A（max） |
|||||
|
頻率 |
40～70Hz |
40～70Hz |
||||||||
|
功率因數 |
≥0.97 |
≥0.99 |
||||||||
|
輸出 |
||||||||||
|
電壓 |
220x（1±1%）VAC |
220/230/240x（1±1%）VAC |
||||||||
|
頻率 |
旁路模式時,與輸入同步 在線模式時,50x（1±0.1%）Hz 電池模式時,50x（1±0.1%）Hz |
旁路模式時,與輸入同步 在線模式時,50x（1±0.1%）Hz 電池模式時,50x（1±0.1%）Hz |
||||||||
|
電流 |
4.3A |
8.6A |
13.5A |
27A |
45A |
|||||
|
波形失真度 |
線性負載≤1%; 非線性負載≤5% |
|||||||||
|
過載能力 (逆變) |
105%～130%維持1分鐘后切旁路 150%以上維持30秒后切旁路 |
110%～130%維持60分鐘后切旁路 130%以上維持1分鐘后切旁路 150%以上0.5分鐘切旁路 切旁路后1分鐘關斷UPS輸出 |
||||||||
|
過載能力 (電池模式) |
105%～130%維持10秒后關機 150%維持5秒后關機 |
|||||||||
|
負載峰值比 |
3:1（Max） |
|||||||||
|
輸出波形 |
正弦波 |
|||||||||
|
功率因數 |
0.9 |
0.9 |
||||||||
|
系統 |
||||||||||
|
轉換時間 |
0ms |
|||||||||
|
整機效率 |
≥90% |
|||||||||
|
電池 |
||||||||||
|
電池類型 |
密封免維護鉛酸蓄電池 |
|||||||||
|
外接電池 標稱電壓 |
36VDC |
12V7AH *3PCS |
72VDC |
12V7AH *6PCS |
96VDC |
12V7AH *8PCS |
192VDC |
12V9AH *16PCS |
192VDC |
12V9AH *16PCS |
|
標稱電壓 |
||||||||||
|
LED |
圖形方式顯示UPS市電指示、逆變指示、電池指示、旁路指示等工作狀態 |
圖形方式顯示UPS市電指示、逆變指示、電池指示、旁路指示、故障指示、UPS輸出指示等工作狀態 |
||||||||
|
LCD |
顯示UPS電壓、電流、頻率、電池容量、負載容量、故障信息、工作模式、運轉狀況 |
顯示UPS電壓、電流、頻率、電池容量、負載容量、歷史記錄、故障信息、運轉狀況 |
||||||||
|
控制鍵 |
FUNC按鍵、ON/OFF按鍵 |
HOME按鍵、左右按鍵、ON/OFF、ENTER按鍵 |
||||||||
|
通訊界面 |
RS232標準接口，可選配SNMP卡 |
|||||||||
|
軟件功能 |
1.UPS監控管理； 2.遠程操控UPS； 3.記錄歷史數據； 4.實時語音報警； 5.實時偵測UPS運行狀態 |
|||||||||
|
保護 |
||||||||||
|
浪涌保護 |
有 |
|||||||||
|
DSL/電話/傳真浪涌保護 |
RJ45接口 |
無 |
||||||||
|
短路 |
同時切斷逆變器與旁路輸出，以避免跳脫市電的保護開關 |
|||||||||
|
溫度 |
內置溫度開關可保護系統過溫，過溫發生時會自動切換旁路 |
|||||||||
|
環境 |
||||||||||
|
運行溫度 |
0～40℃ |
|||||||||
|
相對濕度 |
0%～95% |
|||||||||
|
海拔高度 |
<1500m |
|||||||||
|
符合標準 |
||||||||||
|
安規 |
EN62040-1 |
|||||||||
|
EMC |
EN62040-2，EN61000-4-2，EN61000-4-3，EN61000-4-4，EN61000-4-5，EN61000-4-6 |
|||||||||
|
產品 |
YD/T1095-2018 |
|||||||||
|
物理特征 |
||||||||||
|
尺寸(mm) (W*D*H) |
145*354*228 |
190*376*336 |
190*428*336 |
250*526 *480 |
250*526 *640 |
250*526 *480 |
250*526 *640 |
|||
|
重量(kg) |
6 |
12 |
10 |
21 |
11.5 |
25.6 |
18 |
57 |
20 |
65 |
|
型號 |
3HP9010H |
3HP9015H |
3HP9020H |
|
額定容量 |
10KVA |
15KVA |
20KVA |
|
輸入 |
|||
|
冷啟動功能 |
是,默認設置輸出頻率為50Hz |
||
|
電壓 |
380/400/415VAC（190～518VAC） |
||
|
頻率 |
40～70Hz |
||
|
相制 |
三進單出 |
||
|
功率因數 |
≥0.99 |
||
|
頻率自適應 |
可設 |
||
|
輸出 |
|||
|
電壓 |
220/230/240VAC |
||
|
電壓調整率 |
± 1% |
||
|
頻率 |
旁路模式時,與輸入同步 在線模式時,50X（1±0.1%）Hz 電池模式時,50X（1±0.1%）Hz |
||
|
電壓失真度 |
線性負載≤1%; 非線性負載≤5% |
||
|
過載能力 |
110%～130%維持60分鐘后切旁路,130%以上維持1分鐘后切旁路，150%以上0.5分鐘后切旁路,切旁路后1分鐘關斷UPS輸出 |
||
|
峰值比 |
3:1 |
||
|
輸出波形 |
正弦波 |
||
|
功率因數 |
0.9 |
||
|
系統 |
|||
|
主路切電池時間 |
0 ms |
||
|
逆變切旁路時間 |
0 ms |
||
|
主路效率 |
95% |
||
|
ECO模式 |
98.00% |
||
|
電池 |
|||
|
電池類型 |
密封免維護鉛酸蓄電池 |
||
|
外接電池 標稱電壓 |
192VDC、240VDC可配置 |
||
|
面板顯示 |
|||
|
LED |
圖形方式顯示UPS市電指示、逆變器指示、電池指示、旁路指示、故障指示、UPS輸出指示等工作狀態 |
||
|
LCD |
顯示UPS電流、電壓、頻率、電池容量、負載容量、歷史記錄、故障信息 |
||
|
控制鍵 |
HOME按鍵、左右按鍵、ON/OFF按鍵、ENTER按鍵 |
||
|
通訊界面 |
RS232標準接口，可選配SNMP卡 |
||
|
軟件功能 |
1.UPS監控管理； 2.遠程操控UPS； 3.記錄歷史數據； 4.實時語音報警； 5.實時偵測UPS運行狀態 |
||
|
保護 |
|||
|
浪涌保護 |
有 |
||
|
短路 |
同時切斷逆變器與旁路輸出，以避免跳脫市電的保護開關 |
||
|
溫度 |
內建溫度開關可保護系統過溫，過溫發生時會自動切換旁路 |
||
|
環境 |
|||
|
噪音 |
<70%負載時<50dB,>70%負載時<65dB,1m距離 |
||
|
運行溫度 |
0～40℃ |
||
|
相對濕度 |
0～95% |
||
|
海拔高度 |
<1000m |
||
|
符合標準 |
|||
|
安規 |
EN62040-1 |
||
|
EMC |
EN62040-2，EN61000-4-2，EN61000-4-3，EN61000-4-4，EN61000-4-5，EN61000-4-6 |
||
|
產品 |
YD/T1095-2018 |
||
|
物理特征 |
|||
|
尺寸(mm) (W*D*H) |
250*526*640 |
250*526*750 |
250*526*750 |
|
凈重(kg) |
25 |
33 |
33 |
寶士達公司致力于科技創新，不斷提供更好的產品面向客戶需求，對產品設計、技術規格的更新，恕不另行通知，產品以實物為準。
