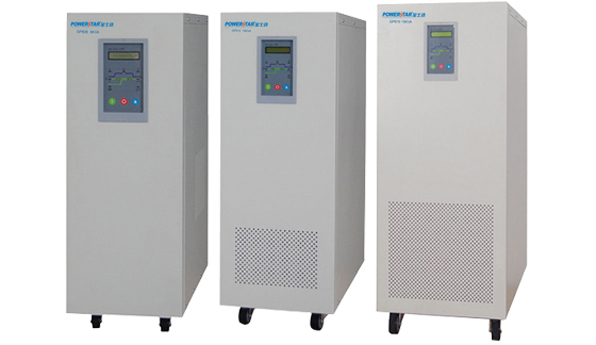

GP800系列
·產品介紹：
GP800單進單出系列UPS是寶士達針對電網環境，并結合網絡、醫療等系統對電源的高可靠性要求，以全新的數字技術研制出的新一代工頻在線式智能型UPS。系統采用在線式雙變換拓撲架構設計，完全消除了電網的各種干擾；AC/DC輸入設有諧波抑制器，消除了UPS對電網的諧波污染；DC/AC變換器采用SPWM脈寬調制技術、IGBT功率模塊以及輸出隔離變壓器，使UPS輸出穩頻穩壓、濾除雜訊、不受電網波動干擾、低失真度的正弦波電源。該系列UPS具有帶載能力強、負載兼容性好、市電輸入電壓、頻率范圍寬、輸出無切換時間、良好的發電機兼容匹配性等特點，滿足各種應用環境的需求。完善的保護電路，提升了系統運行的穩定性、可靠性；先進的電池浮充電技術，按電池的特性曲線充電，較大地延長了電池的使用壽命；親善的中文LCD界面設計，使人機溝通零距離；UPS與PC間可通過RS232通訊口進行通訊，使用戶很輕松地了解UPS的工作狀況、歷史記錄及對UPS的其他控制，同時可通過遠程網絡監控，對UPS進行遠程監控與管理，真正做到無人值守功能。
·應用領域：
電信、金融、證券、保險、稅務、交通、醫療、企業等領域的數據處理中心、服務器系統、通信系統、呼叫中心、精密儀器設備、辦公自動化應用、核心網絡設備等。
·性能特點:
■純在線式雙變換拓樸架構設計，提供可靠的電源保護；
■基于先進的微處理器控制技術，全面提升系統的可用性和可靠性；
■采用SPWM脈寬調制、IGBT功率模塊以及輸出隔離變壓器，較強的過載及抗沖擊能力，保證輸出不受電網波動和雜訊的干擾；
■采用先進的鎖相同步和電子靜態旁路技術，真正實現零切換時間，保證負載供電的連續性；
■采用先進的抗電磁干擾技術，符合國際標準；
■較小的零地電壓差，滿足精密儀器設備的供電需求，保護設備的安全運行；
■負載兼容性好，可以適用各種不同類型的負載，滿足各種應用場合的需求；
■較寬的輸入電壓、頻率范圍，減少電池的放電機會，延長電池的使用壽命；
■UPS的輸入頻率范圍大，保證接入各種燃油發電機均可穩定工作；
■智能電池管理技術，有效地保護電池，延長電池的使用壽命；
■采用先進的恒流恒壓自動轉換充電技術和浮充技術，較大限度地活化電池；
■可并聯的自主均流型充電器，均流不平衡度≤3%，較大限度滿足系統的配置要求；
■當UPS發生故障時，可無間斷地轉到旁路工作狀態由市電繼續向負載供電，并提供報警功能；
■具備較強的冷啟動功能，在無市電情況下，可滿載進行冷啟動，滿足用戶的應急需求；
■具有開機自診斷功能，避免因UPS隱患而可能引發的故障風險；
■具有輸出過載保護、輸出短路保護，逆變器過溫保護、電池欠壓預警保護和電池過充電保護等多種保護功能，較高地保證了系統運行的穩定性和可靠性；
■親善的人機界面設計，采用中/英文LCD液晶顯示，UPS運行狀態一目了然，使人機溝通零距離；
■LCD顯示內容：機器型號、輸入輸出電壓、頻率、負載容量、電池容量、機內溫度、工作狀態、工作方式及故障狀態等；
■故障狀態判斷功能：UPS出現異常時，內部CPU通過中/英文LCD顯示出故障狀態，便于及時了解異常原因，從而作出相應的處理；
■配置SNMP卡及監控軟件，采用TCP/IP、SNMP、HTTP、TFTP協議，通過WEB瀏覽器，進行實時狀態查詢、基本信息管理、遠程控制、各項參數設置、用戶管理、歷史資料查詢等全面監控管理功能，以及能夠通過手機短消息或Email向使用者或系統管理員發送警報信息，支持的操作系統：Windows7、Unix、Linux等。
·技術參數:
|
型號 |
GP801 |
GP802 |
GP803 |
GP804 |
GP806 |
GP808 |
GP810 |
GP815 |
GP820 |
|
額定容量 |
1KVA |
2KVA |
3KVA |
4KVA |
6KVA |
8KVA |
10KVA |
15KVA |
20KVA |
|
輸入 |
|||||||||
|
電壓范圍 |
220VAC±25%/160～310VAC（加裝AVR） |
||||||||
|
頻率范圍 |
50（60）Hz±5% |
||||||||
|
相數 |
單相+GND |
||||||||
|
電流 |
6A |
12A |
18A |
24A |
34A |
45A |
56A |
82A |
110A |
|
輸出 |
|||||||||
|
電壓 |
220VAC |
||||||||
|
電壓穩定度 |
±1%（穩態） |
||||||||
|
頻率 |
50（60）Hz |
||||||||
|
頻率穩定度 |
±0.5%（電池供電） |
||||||||
|
波形 |
正弦波 |
||||||||
|
功率因數 |
≥0.8 |
||||||||
|
失真度 |
≤2%線性負載 |
||||||||
|
瞬態反應 |
電壓變化≤4%（100%負載投入或切出） |
||||||||
|
電流峰值系數 |
3:1（Max） |
||||||||
|
超載能力 |
過載（110～150%）30秒后自動轉至旁路,負載正常后恢復 |
||||||||
|
系統 |
|||||||||
|
控制方式 |
SPWM脈寬調制 |
||||||||
|
整機效率 |
>85% |
||||||||
|
市電斷電轉換時間 |
0ms |
||||||||
|
電池 |
|||||||||
|
電池類型 |
免維護鉛酸蓄電池 |
||||||||
|
直流電壓 |
48VDC |
192VDC |
|||||||
|
充電時間 |
8小時完成90%容量 |
||||||||
|
界面 |
|||||||||
|
LCD顯示屏 |
顯示UPS運行狀態，輸入、輸出電壓；輸入、輸出頻率；電池電壓；輸出功率（%）；機器型號；負載容量；電池容量；機內溫度；工作狀態；工作方式；故障狀態 |
||||||||
|
電池低壓指示燈 |
電池電壓低時亮 |
||||||||
|
過載指示燈 |
過載時亮 |
||||||||
|
故障指示燈 |
故障時亮 |
||||||||
|
LED 狀態指示燈 |
指示：市電模式；電池模式；逆變供電；旁路供電；UPS異常 |
||||||||
|
軟件功能 |
1.電源狀態分析；2.正常開關UPS系統；3.監控UPS工作；4.執行UPS自我診斷；5.自動存檔 |
||||||||
|
通訊接口 |
RS232標準接口，可選配SNMP卡 |
||||||||
|
警告 |
|||||||||
|
市電斷電 |
蜂鳴器每隔4秒鳴叫1次 |
||||||||
|
市電異常 |
蜂鳴器每隔4秒鳴叫1次，市電模式指示燈閃爍 |
||||||||
|
電池將耗盡 |
蜂鳴器每隔1秒鳴叫1次，電池模式指示燈閃爍，電池低壓燈亮 |
||||||||
|
過載 |
過載指示燈常亮，蜂鳴器長鳴 |
||||||||
|
UPS異常 |
故障指示燈常亮，蜂鳴器長鳴 |
||||||||
|
工作環境 |
|||||||||
|
溫度 |
0～40℃ |
||||||||
|
濕度 |
20～90% 不凝結 |
||||||||
|
海拔高度 |
小于1000m（海拔每增加500m，UPS輸出減額5%） |
||||||||
|
噪音 |
<58dB （距離箱體1米處） |
||||||||
|
保護 |
|||||||||
|
電池 |
電池低壓自動關機，市電恢復自動重啟，斷路器保護 |
||||||||
|
過載 |
超載（120～150%） 60秒后自動轉至旁路供電，負載正常后恢復 |
||||||||
|
過溫度 |
UPS內部溫度>85℃自動轉至旁路 |
||||||||
|
輸出短路 |
限流，自動關機，斷路器保護 |
||||||||
|
UPS異常 |
自動轉至旁路,負載由市電供電 |
||||||||
|
雜波濾波器 |
10～100KHz at 40dB; 100KHz～100MHz at 70dB |
||||||||
|
保護等級 |
IP21 |
||||||||
|
符合標準 |
|||||||||
|
安規 |
GB4943，EN62040-1 |
||||||||
|
EMC |
GB7260.2，EN62040-2,GB/T17626.2～5 |
||||||||
|
產品 |
YD/T1095-2018 |
||||||||
|
物理特征 |
|||||||||
|
凈重（kg） |
55 |
58 |
60 |
63 |
75 |
96 |
105 |
120 |
125 |
|
尺寸（mm） |
250*580*700 |
250*580*700 |
310*590*850 |
410*680*1020 |
|||||
寶士達公司致力于科技創新，不斷提供更好的產品面向客戶需求，對產品設計、技術規格的更新，恕不另行通知，產品以實物為準。
