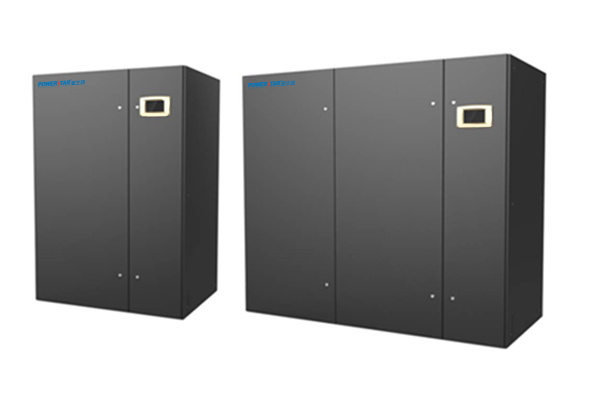

寶士達CoolStar（冷星）系列機房專用精密空調
·產品介紹：
寶士達CoolStar（冷星）系列機房專用精密空調是由制冷系統、電加熱或翅片式換熱器系統、加濕系統、除濕系統等功能部件科學組成。整機運行由微處理器集中控制，充分實現高精度，低能耗的使用功效。是市場節能環保的主流產品。廣泛應用于金融、醫療、軍事、通訊及各個領域的大型數據處理中心！
·產品說明：
■制式：風冷式機房專用精密空調
■類型：風冷直接膨脹蒸發式
■型號：
■CoolStarSmall (小冷星)-小型機房專用精密空調系列：冷量范圍（5.5kW~20.5kW）
■CoolStarLarge（大冷星）-中大型機房專用精密空調系列：冷量范圍（25kW~200kW）
·產品組成：
·適用場合：
■網絡通訊機房、IDC數據中心；
■中大型計算機房、互聯網中心；
■設備操作間、電源電池間；
■工業控制室及精密裝配車間；
■高精度試驗室和計量室；
■檔案館、儲藏室、博物館；
·性能特點：
■高效可靠
■產品集成專業技術、全新部件以及科學的實現方法，達到節能高效的水平，多個產品通過國家節能認證，并在第三方能效測試中處于較高水平；
■采用經過嚴格測試認證的高品質部件、按照嚴格的與國際接軌的質量控制體系進行生產、出廠前經過嚴格的聯機運行測試，產品工藝精湛、質量可靠；
■控制先進
■采用先進的全中文圖形化彩色超大觸摸屏和LCD大屏幕顯示器，圖形化顯示工作狀態、曲線化顯示工作參數、人性化故障告警及提示、分級密碼保護，控制界面友好開放；
■機組可實現多達32臺組網群控，除基礎備份輪巡功能外，還可實現按需群組較低能耗運行、避免競爭運行、能效優化自學習及需求趨勢預測等群組能效管理功能；
■標配只RS485通訊接口、可選配TCP/IP及SNMP接口、可選配手機短信告警模塊；
■冷卻形式豐富
■直接膨脹蒸發式機組：風冷；
■綠色環保
■嚴格按照RoHS認證標準生產、選用可循環環保材料；
■可使用R410A及尺R407C等環保冷劑；
■送回風形式多樣
■標準上送前回，可上送側回、上送后回、上送下回、風帽送風；
■標準下送上回，可彌漫下送上回、下沉風機下送上回；
■標配格柵風口，可選導流風口、法蘭連接口、射流風口、超靜音風口；
■高效柔性渦旋壓縮機
■標配全封閉渦旋壓縮機，能效髙、嗓音小、搞液擊能力強、機械部件少、運行穩定、壽命長；
■可選高效變容量壓縮機，EC驅動能效高、變容量供冷節能強；
■高效風機
■EC驅動電子換相直流電機，風機節能達20%以上，按需變容量送風節能更多；
■下沉式EC風機送風，減少送風壓力損失，進一步節能達20%以上；
■電加熱器
■多級電子管翅加熱器，加熱氣流擾動強換熱效率高，正溫度系數（PTC）加熱高溫保護；
■電極加濕器
■可拆卸電極加濕器，可適應不同水質，智能調整加濕電流，加濕速度快功耗小，可拆卸清洗維護壽命長；
■高效換熱器
■“M/W”型大面積蒸發器，換熱面積大，氣流分布均勻，換熱效率高；
■優質銅管鋁翅片，應用非對稱百葉窗氣流擾動換熱技術、銅管內螺紋冷媒擾動換熱技術、藍色翅片表面親水膜換熱技術、翅片平面環抱連接銅管技術，換熱效率高節能明顯；
■一貫制銅管無焊點預制、預應力脹管翅片環冷媒無泄露，翅片緊固不脫落；
■風冷冷凝器
■變頻調速冷凝器風機，根據室外溫度無級調節風機轉速，維持系統較優冷凝壓力，減少風機能耗，降低風機噪音，延長風機壽命；
■可選低溫組件，適應室外最低溫達-40℃；
■可選超靜音冷凝器；
■空氣過濾器
■標配高效過濾器，鋁合金邊框、容塵量達、可清洗重復使用；
■標配過濾器壓差開關，自動檢測過濾器臟堵，自動告警提示維護；
■可選配更髙過濾等級過濾器全正面維護；
■全正面維護■20%全正面維護，側面及背面無需維護空間；
■主要選配件■電子膨脹閥、陶瓷電加熱器；
■煙霧報警、漏水報警；
■外置水冷板式換熱器；
■雙電源切換開關、外置手動應急開關；
■樓宇自控串口卡；
·技術參數：
CoolStarSmall (小冷星)-小型機房專用精密空調系列：冷量范圍（5.5kW~20.5kW）
|
CSS***(D/U)A |
005 |
007 |
007 |
012 |
016 |
020 |
|
送風方式 |
U--上送風：風帽送風〔上前送風〕/D--下送風：下前送風、下送風(底部送風)等多種形式可選 |
|||||
|
循環風量(m3/h) |
1500 |
2000 |
2000 |
3200 |
4350 |
5400 |
|
總冷量(KW) |
5.7 |
7.5 |
7.5 |
12.5 |
16.5 |
20.5 |
|
顯冷量(KW) |
5.3 |
6.9 |
6.9 |
11.5 |
15.2 |
18.9 |
|
機外余壓(Pa) |
可根據需求在0~200Pa范圍內調整 |
|||||
|
空氣過濾器 |
配可清洗式G3過濾器/可選配G4過濾器 |
|||||
|
加熱量(KW)注：單冷型無此項 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
3.5 |
|
加濕量(Kg/h)注：僅恒溫恒濕型有此項 |
3 |
3 |
3 |
3 |
3 |
3 |
|
機組供電電壓 |
220V/50Hz 單相3線 |
380V/50Hz 3相5線 |
||||
|
單冷型 配電參數FLA(A) |
13 |
16 |
6.6 |
11 |
15 |
18 |
|
制冷帶電加熱型 配電參數FLA(A) |
25 |
30 |
11.9 |
16.2 |
20 |
23 |
|
恒溫恒濕型 配電參數FLA(A) |
32 |
37 |
14.6 |
19 |
22 |
26 |
|
加濕器進水管(mm) |
19 |
19 |
19 |
19 |
19 |
19 |
|
冷凝水排水管(mm) |
19 |
19 |
19 |
19 |
19 |
19 |
|
制冷劑氣管(mm) |
9 |
12 |
12 |
12 |
16 |
19 |
|
制冷劑液管(mm) |
6 |
6 |
6 |
9 |
9 |
12 |
|
機組重量(Kg) |
98 |
108 |
108 |
140 |
160 |
180 |
|
室內機尺寸 寬*深*高(mm） |
520*420*1750 |
520*420*1750 |
520*420*1750 |
600*520*1850 |
700*700*1900 |
700*700*1900 |
|
室外機型號 |
ACSS08 |
ACSS10 |
ACSS10 |
ACSS16 |
ACSS22 |
ACSS28 |
|
室外機重量(Kg) |
33 |
43 |
43 |
65 |
85 |
105 |
|
室外機尺寸 寬*深*高(mm） |
755*420*610 |
755*420*820 |
755*420*820 |
755*420*1198 |
755*420*1198 |
755*420*1367 |
備注：
1．測試條件：R22制冷劑；回風溫度24℃，相對濕度50%；冷凝溫度45℃；
2．配電參數為機組標準配置的最大電流，供電源配置使用，包含風冷室外機電流；
3．CoolStarSmall機組默認充注冷媒發貨，并帶快速接頭安裝。若有其它需求，請與我司聯系；
4．CoolStarSmall恒溫恒濕型機組標配遠紅外加濕器，并具備其它加濕翻可選；
5．機外預壓如需超過200Pa，請與我司聯系；
6．如遇數據中未有列出，請與我司聯系；
7．如若有其它定制化需求，請與我司聯系。
CoolStarLarge（大冷星）-中大型機房專用精密空調系列：冷量范圍（25kW~200kW）
|
CSL***(D/U)A |
025 |
030 |
035 |
040 |
042 |
045 |
050 |
052 |
060 |
070 |
080 |
090 |
100 |
|
|
循環風量(m3/h) |
7500 |
8500 |
9000 |
11000 |
11000 |
12000 |
13000 |
13000 |
17000 |
18000 |
21000 |
24000 |
25000 |
|
|
制冷量 |
總冷量(KW) |
26.5 |
32.6 |
37.1 |
41.5 |
43 |
48.1 |
50.1 |
52.7 |
65.1 |
74.5 |
82.8 |
91.8 |
101.2 |
|
顯冷量(KW) |
24.4 |
30 |
34.2 |
38.2 |
39.6 |
44.3 |
46.1 |
48.5 |
60.3 |
68.7 |
76.2 |
84.5 |
93.3 |
|
|
壓縮機 |
壓縮機數量(臺) |
1 |
1 |
1 |
1 |
2 |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
|
壓縮機型式 |
全封閉渦旋式壓縮機 |
|||||||||||||
|
風機 |
風機數量(臺) |
|
1 |
1 |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
|
機外余壓(Pa) |
可根據需求在0~400Pa范圍內調整 |
|||||||||||||
|
風機類型 |
直聯后傾離心風機 |
|||||||||||||
|
空氣過濾器 |
G4過濾器 |
|||||||||||||
|
機組標配在加熱量(KW) |
6 |
6 |
6 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
12 |
12 |
12 |
|
|
機組標配加濕量(Kg/h) |
5 |
5 |
5 |
8 |
8 |
8 |
8 |
8 |
10 |
10 |
10 |
10 |
10 |
|
|
電源參數 |
機組供電 |
380V/50Hz 3相5線 |
||||||||||||
|
配電參數FLA(A) |
26.4 |
29.2 |
35.4 |
38.3 |
41.8 |
43.3 |
44.8 |
46.1 |
58.1 |
61.1 |
69.6 |
74.6 |
79.6 |
|
|
推薦空開容量(A) |
40 |
40 |
50 |
50 |
63 |
63 |
63 |
63 |
80 |
80 |
100 |
100 |
100 |
|
|
接管規格 |
加濕器進水管(mm) |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
|
冷凝水排水管(mm) |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
|
|
制冷劑氣管(mm) |
22 |
22 |
22 |
22 |
22x2 |
22 |
22 |
22x2 |
22x2 |
22x2 |
22x2 |
22x2 |
22x2 |
|
|
制冷劑液管(mm) |
16 |
16 |
16 |
16 |
16x2 |
16 |
16 |
16x2 |
16x2 |
16x2 |
16x2 |
16x2 |
16x2 |
|
|
機組重量(Kg) |
275 |
290 |
332 |
375 |
435 |
465 |
485 |
490 |
680 |
720 |
800 |
850 |
876 |
|
|
機組尺寸 寬*深*高(mm） |
855*870*1975 |
1880*998*1975 |
1380*998*1975 |
1880*998*1975 |
2280*998*1975 |
|||||||||
|
機組室內占地面積(m2) |
0.74 |
0.74 |
1.88 |
1.38 |
1.38 |
1.38 |
1.38 |
1.38 |
1.88 |
1.88 |
2.28 |
2.28 |
2.28 |
|
備注：
1．測試條件：380V/50Hz 3相5線；R22制冷劑；回風溫度24℃，相對濕度50%；風冷冷凝溫度45℃；
2．配電參數為機組標準配置的最大電流，供電源配置使用，不包含風冷室外機電流；
3．型號第七位：D—下送風/U—上送風、風帽送風；
4．機組尺寸不含風帽高度，風帽標準高度為400mm，并有其它尺寸可選；
5．機外預壓如需超過400Pa，請與我司聯系；
6．如遇數據中未有列出，請與我司聯系；
7．如若有其它定制化需求，請與我司聯系。
■室外機：變頻無級調速室外冷凝器
■采用船用等級耐腐蝕鋁合金結構、金屬葉片風機和不銹鋼連接件，適應能力強、可靠性高、壽命長；
■采用變頻無極調速技術，具備全無級調速更能，根據冷凝壓力調節風機轉速，教傳統調速方式更加節能、降噪；
■兼容水平和豎直安裝，并自帶水平安裝支腳；
可選：
■貓頭鷹風機：葉片采用仿生學設計，類似貓頭鷹翅膀的外形設計，可降低能耗并具備更低的噪音；
■低噪音室外機：綜合采用多種降噪方案，增大換熱器、增加降噪導風圈、降低風機轉速等方法，有效降低噪音3~5dB(A)，適合要求噪音滿足Ⅰ類標準的區域使用；
|
ACS(S/D)** |
ACSS26 |
ACSS32 |
ACSS42 |
ACSS50 |
ACSD50 |
ACSS60 |
ACSD60 |
ACSS72 |
ACSS80 |
ACSD72 |
ACSD80 |
ACSS90 |
ACSD90 |
ACSS99 |
ACSD99 |
|
回路數量 |
單回路 |
單回路 |
單回路 |
單回路 |
雙回路 |
單回路 |
雙回路 |
單回路 |
單回路 |
雙回路 |
雙回路 |
單回路 |
雙回路 |
單回路 |
雙回路 |
|
風機數量（臺） |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
機組供電 |
380V/50Hz 3相5線 |
||||||||||||||
|
配電參數FLA(A) |
1.75 |
1.75 |
2.4 |
2.4 |
2.4 |
2.4 |
2.4 |
3.5 |
3.5 |
3.5 |
3.5 |
4.8 |
4.8 |
4.8 |
4.8 |
|
機組連接管規格 |
φ22 /φ16 |
φ22 /φ16 |
φ22 /φ16 |
φ22 /φ16 |
φ22 /φ16 |
φ25 /φ19 |
φ22 /φ16 |
φ25 /φ19 |
φ28 /φ22 |
φ22 /φ16 |
φ25 /φ19 |
φ28 /φ22 |
φ25 /φ19 |
φ28 /φ22 |
φ25 /φ19 |
|
重量（Kg） |
112 |
120 |
128 |
136 |
138 |
152 |
154 |
168 |
168 |
178 |
178 |
226 |
226 |
245 |
245 |
|
機組尺寸-L(mm） |
1360 |
1360 |
1560 |
1860 |
2060 |
2360 |
|||||||||
|
機組尺寸-W(mm） |
655 |
661 |
661 |
655 |
655 |
661 |
|||||||||
|
機組尺寸-H2(mm） |
968 |
968 |
1273 |
1273 |
1273 |
1273 |
|||||||||
備注：
1．室外機可臥式安裝或者立式安裝；
2．產品發貨時，附帶臥式安裝用支撐腳，高度為450mm；
3．如遇數據中未有列出，請與我司聯系。
寶士達公司致力于科技創新，不斷提供更好的產品面向客戶需求，對產品設計、技術規格的更新，恕不另行通知，產品以實物為準。
