智能配電系統PDS系列

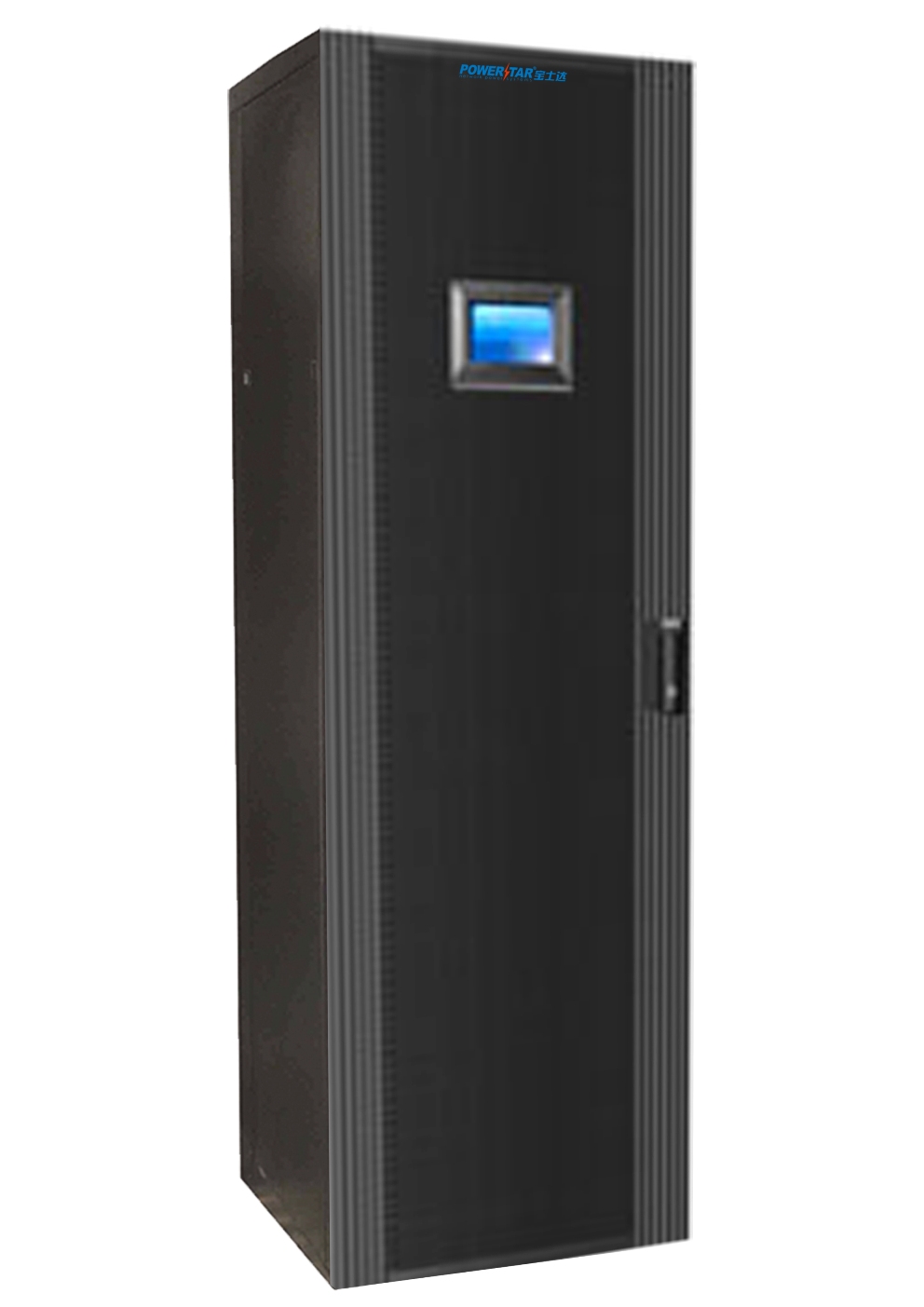

·產品介紹：
寶士達PDS智能模塊式UPS配電集成系統，主要是為UPS電源的輸入和輸出配電提供安全的、可管理的、可擴展的、可維護的、智能一體化的配電集成系統，它集中了交流輸入配電、UPS輸入配電和UPS輸出配電等各單元于一體，并可監測、顯示和記錄各回路電壓、電流、功率因數、有功功率、視在功率及電量計算等參數，其輸出分路開關為模塊式結構，可在線擴容或維護，簡化了機房配電系統的安裝、調試，優化了機房配電系統的線纜管理，為用戶提供可靠性、安全性和擴展性較高的一體化配電解決方案，可廣泛應用于金融、通信、企業、政府等數據中心機房。
·性能特點：
【系統功能】
■標準機柜：使用19英寸42U的標準網絡機柜， 標準機柜的一些優越性同樣給安裝它帶來了許多便利，可以調整機柜以對齊模塊化UPS 及其它標準IT機柜等， 優化了對高架地板的適應性和可擴展性；
■防雷模塊：提供C級防雷模塊作為標準配置。也可以提供B級防雷模塊，以提供防雷能力。它能保護配電系統的輸入不受閃電或其它異常在線路上產生的極高、持續時間極短的電壓峰值的影響；
■UPS輸入、輸出配電開關：智能配電柜可為UPS電源提供安全、規范、可靠的輸入、輸出和旁路開關，便于對整體機房供電系統的操作和管理；
■手動維修旁路開關：智能配電柜提供的手動維修旁路開關處于閉合狀態時，可使配電柜完全脫離UPS電源而不會中斷對負載的供電；
■市電雙路輸入自動切換裝置（ATS）：當控制系統檢測到一路市電故障后，會自動地立即切換到另一路市電供電。市電雙路輸入自動切換裝置提供了輸入電源的冗余，增加了電力系統的可靠性；
■輸出K值隔離變壓器：輸出K值隔離變壓器的額定功率與智能配電柜的滿載額定功率相同，它可對電源與負載之間起到有效的隔離作用和諧波抑制作用，以保障負載端的零地電壓符合安全規范；
■分路輸出配電模塊：智能配電柜的分路輸出配電模塊采用模塊化結構，可在線熱插拔而不影響負載供電，使用戶可以免工具操作，方便、安全的擴容和維護，每個配電模塊配置了18個輸出分路，每個分路的電流從6A-32A隨需設定，并根據現場負載的配置及變化情況調整三相平衡，配電系統可安裝6個即插式配電模塊，滿足18~108個分路負載的配電要求。
【監控功能】
■本地管理功能：Windows人性化監控界面，顯示母線和各回路電源的電壓、電流、頻率、視在功率、有功功率、功率因數、電流諧波和電量計算等各項參數及運行狀態，并具有密碼保護功能；
■遠程管理功能：將配電系統的各項參數及運行狀態完全納入機房遠程監控系統，提供RS232/485或LAN多種智能接口通訊方式，通過遠程監控功能，可以使機房配電系統的運行狀況一目了然，也便于用戶及早發現安全隱患，及早規避風險；
■聲光報警功能：提供主路過欠壓報警、主路過載報警、主路相電壓不平衡報警、市電過欠壓報警、市電缺相報警、支路過載報警、變壓器過溫報警、零序電流報警；
■負載曲線記錄：可記錄一天之中負載的變化情況，判斷出UPS、電池的配備是否合適，以及UPS電源在部分故障時的冗余能力；
■母線監測參數：可監測三相輸入電壓、電流、頻率，總功率、有功功率、視在功率、功率因數，諧波百分比，負載百分比，零序電流，電量（可根椐客戶需要按月計量等）；
■其它監控：變壓器溫度監控；
■歷史操作和故障記錄儲存：能按時間記錄每次開關的操作，幫助查清故障原因，便于故障分析，分清責任；
■輔助報警接點：為用戶提供遠程報警使用，它由報警信號控制。只要檢測到任何報警，綜合報警接點就動作；
■支路監測參數：監測支路額定電流、支路實際電流、支路負載百分比、支路開關狀態、支路電量（月度/季度電量）；
■分級下電功能：當UPS電源在市電缺失而轉為電池供電時，智能配電系統可依據負載重要程度對各支路負載采取分時、分級（共六級）的順序先后關閉對負載的供電，采用分時下電功能，不僅可以延長電池供電時間，節省電池投資，而且可以避免大規模數據阻斷，有效控制運營風險發生。
【系統組成】
PDS系列智能模塊化UPS配電集成系統，可靈活的選配各種不同的組件來實現各種功能，使用戶的配電設計給出完善的解決方案。
■標準機柜
■市電雙路輸入自動切換裝置（ATS）
■輸出K值隔離變壓器（選配）
■分路輸出配電模塊
■監控模塊
·技術參數：
|
型號 |
PDS-060 |
PDS-100 |
PDS-150 |
PDS-200 |
|
功率容量 |
60KVA |
100KVA |
150KVA |
200KVA |
|
配套UPS容量 |
60KVA |
100KVA |
150KVA |
200KVA |
|
UPS輸入開關 |
160A |
200A |
250A |
320A |
|
UPS旁路開關 |
160A |
200A |
250A |
320A |
|
UPS輸出開關 |
160A |
200A |
250A |
320A |
|
手動維修旁路開關 |
160A |
200A |
250A |
320A |
|
市電雙路輸入自動切換ATS（選配） |
160A |
200A |
250A |
320A |
|
整機效率 |
大于99% |
|||
|
市電輸入 |
||||
|
雙電源 |
ATS電源切換模塊（選件） |
|||
|
接線方式 |
3相4線+地線/單相2線+地線 |
|||
|
電壓 |
380V/220V |
|||
|
頻率 |
50/60Hz自適應 |
|||
|
交流輸出 |
||||
|
接線方式 |
3相4線+地線/單相2線+地線 |
|||
|
電壓 |
380V/220V |
|||
|
交流分路輸出 |
||||
|
輸出分路數量 |
18～108路，每18路1組 |
|||
|
分路開關容量 |
10A～32A，單相/三相可選 |
|||
|
分路開關安裝 |
模塊式箱體，在線即插式安裝 |
|||
|
保護與通訊 |
||||
|
通訊 |
標配RS485、RS422、RS232、LAN |
|||
|
防雷 |
標配C級5KV/20KVA，B級選配 |
|||
|
EPO/REPO |
選配 |
|||
|
K值隔離變壓器 |
選配 |
|||
|
防護等級 |
IP20 |
|||
|
工作環境 |
||||
|
溫度 |
-10℃～+40℃ |
|||
|
濕度 |
10%～90%無凝結 |
|||
|
物理特征 |
||||
|
結構外觀 |
19英寸42U標準IT機柜 |
|||
|
機柜尺寸（W*D*H，mm） |
600*800*2000 |
|||
|
滿足標準 |
國家強制3C認證 |
|||
寶士達公司致力于科技創新，不斷提供更好的產品面向客戶需求，對產品設計、技術規格的更新，恕不另行通知，產品以實物為準。
