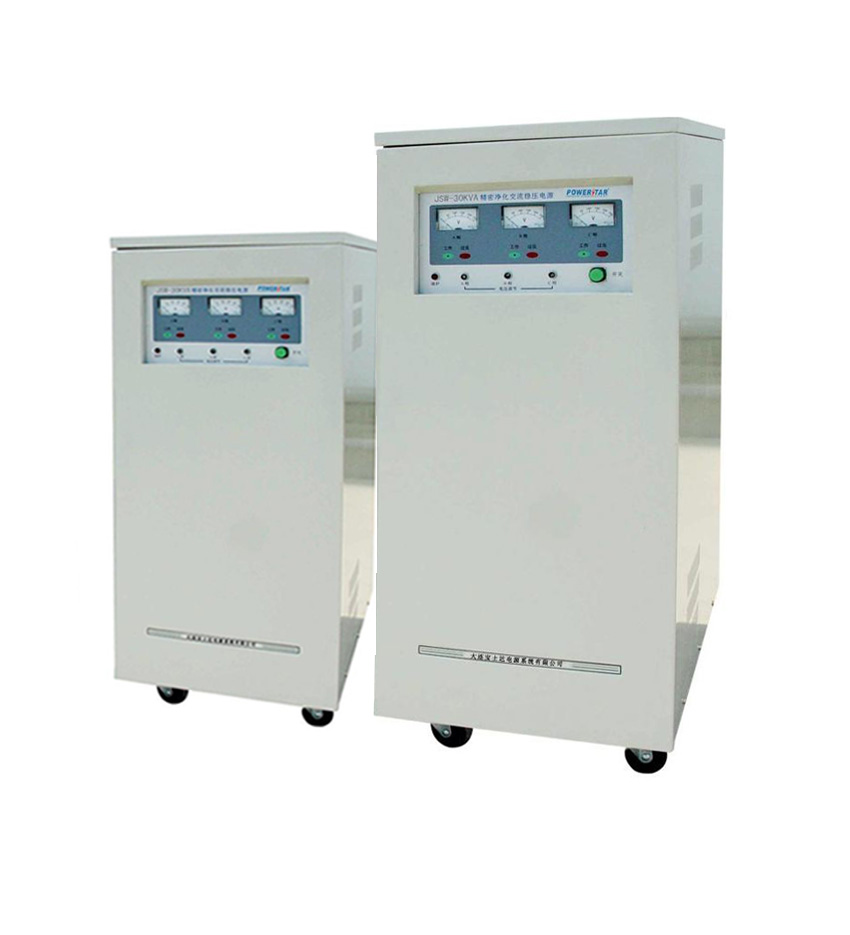

JSW系列精密凈化交流穩壓電源
·產品介紹：
JSW（三相）系列精密凈化交流穩壓電源，采用先進的正弦能量分配程式的電源調節技術，并結合高效寬帶濾波網絡綜合設計而成，代表了交流穩壓技術的全新發展水平，其主電路由正弦能量分配器和大功率濾波器并聯組成，當市電輸入電壓變化或負載電流變化時，正弦能量分配器以半個周期的正弦波電流形式，將能量按需要精確地輸入到電感器，調整電感器的電感量，確保輸出電壓高精度穩定；該系列電源具有穩壓范圍寬、精度高、響應速度快、能長期連續工作等優點，并能有效地抑制電網中各種噪聲和尖峰干擾，是目前凈化交流穩壓電源產品中較受用戶歡迎的優選機種之一。
·應用領域：
計算機及其周邊裝置、微機網絡廣播通訊設備、工礦企業、交通運輸、教育、醫療、衛生、賓館、科研、政府機關等部門，進口設備及自動化流水生產線等現代高科技產品的穩壓和保護。
·性能特點：
■采用正弦能量分配器給合大功率LC濾波器原理，穩壓效果好，可靠性高；
■電壓調整執行元件為半導體器件，輸出電壓波形失真小、響應速度快、調整時間短，穩壓精度高，輸出電壓連續可調；
■三相電源采用分離式穩壓方式，具有三相分調功能；
■穩壓范圍寬，可長期連續工作；
■凈化抗干擾能力強，能有效抑制電網中各種噪聲和尖峰脈沖；
■具有過載及短路保護，輸出過壓保護，三相電源具有缺相保護功能；
■電壓響應和調節速度快，可于20ms內完成輸出電壓調整；
■全固態電子器件，無觸點調節，無磨損部件，工作可靠性高；
■集干擾抑制和精密穩壓于一體，特別適用高精度設備場所；
■有效抑制電網噪音、尖峰干擾和雷擊；
■負載適應性強；
■體積小、重量輕、功率大。
·技術參數：
|
型號 |
JSW-3KVA |
JSW-6KVA |
JSW-10KVA |
JSW-15KVA |
JSW-20KVA |
|
額定功率 |
3KVA |
6KVA |
10KVA |
15KVA |
20KVA |
|
輸入 |
|||||
|
電壓 |
相電壓180V～250V，線電壓320V～430V |
||||
|
輸出 |
|||||
|
額定電壓 |
相電壓220V±1%，線電壓380V±2% |
||||
|
過壓值 |
相電壓250V±5V線電壓，435V±10V 435V±10V |
||||
|
波形失真度 |
≤3% |
||||
|
系統 |
|||||
|
源效應 |
320V～430V≤±3% |
||||
|
負載效應 |
320V～430V≤±3% |
||||
|
尖峰吸收 |
輸入1000V/3us脈沖輸出≤30V |
||||
|
響應時間 |
20ms～100ms |
||||
|
功率因數 |
0.8 |
||||
|
效率 |
≥93% |
||||
|
工作環境 |
|||||
|
環境溫度 |
-5℃～40℃ |
||||
|
環境濕度 |
0～95% |
||||
|
絕緣強度 |
≥2MΩ |
||||
|
噪音 |
≤60dB |
||||
|
保護 |
|||||
|
超穩壓范圍 |
過高壓、過低壓分別有LED指示 |
||||
|
機器故障 |
輸出電壓比輸入電壓低20V |
||||
|
雜訊 |
具有重負載濾波器、可以吸收尖峰波形 |
||||
|
過載 |
保險絲 |
||||
|
系統 |
|||||
|
電壓表 |
0～300VAC指示表 |
||||
|
電源 |
綠色LED指示 |
||||
|
過低壓 |
紅色LED指示 |
||||
|
過高壓 |
紅色LED指示 |
||||
|
物理特性 |
|||||
|
尺寸（mm） （W*H*D） |
340*650*580 |
340*770*580 |
|||
|
型號 |
JSW-30KVA |
JSW-50KVA |
JSW-75KVA |
JSW-100KVA |
JSW-150KVA |
|
額定功率 |
30KVA |
50KVA |
75KVA |
100KVA |
150KVA |
|
輸入 |
|||||
|
電壓 |
相電壓180V～250V，線電壓320V～430V |
||||
|
輸出 |
|||||
|
額定電壓 |
相電壓220V±1%，線電壓380V±2% |
||||
|
過壓值 |
相電壓250V±5V線電壓，435V±10V 435V±10V |
||||
|
波形失真度 |
≤3% |
||||
|
系統 |
|||||
|
源效應 |
320V～430V≤±3% |
||||
|
負載效應 |
320V～430V≤±3% |
||||
|
尖峰吸收 |
輸入1000V/3us脈沖輸出≤30V |
||||
|
響應時間 |
20ms～100ms |
||||
|
功率因數 |
0.8 |
||||
|
效率 |
≥93% |
||||
|
工作環境 |
|||||
|
環境溫度 |
-5℃～40℃ |
||||
|
環境濕度 |
0～95% |
||||
|
絕緣強度 |
≥2MΩ |
||||
|
噪音 |
≤60dB |
||||
|
保護 |
|||||
|
超穩壓范圍 |
過高壓、過低壓分別有LED指示 |
||||
|
機器故障 |
輸出電壓比輸入電壓低20V |
||||
|
雜訊 |
具有重負載濾波器、可以吸收尖峰波形 |
||||
|
過載 |
保險絲 |
||||
|
系統 |
|||||
|
電壓表 |
0～300VAC指示表 |
||||
|
電源 |
綠色LED指示 |
||||
|
過低壓 |
紅色LED指示 |
||||
|
過高壓 |
紅色LED指示 |
||||
|
物理特性 |
|||||
|
尺寸（mm） （W*H*D） |
340*770*580 |
570*1250*680 |
600*1500*730 |
||
寶士達公司致力于科技創新，不斷提供更好的產品面向客戶需求，對產品設計、技術規格的更新，恕不另行通知，產品以實物為準。
