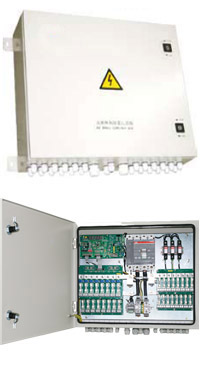

光伏陣列匯流箱
對于大型光伏并網發電系統，為了減少光伏組件與逆變器之間連接線，方便維護，提高可靠性，一般需要在光伏組件與逆變器之間增加直流匯流裝置。匯集我們多年光伏并網系統設計經驗， PowerBox PVS 系列光伏陣列匯流箱就是為了滿足高效能、高可靠性而特別設計的，可與本公司的光伏逆變器產品相配套組成完整的光伏發電系統解決方案。使用光伏匯流箱，用戶可以根據逆變器輸入的直流電壓范圍，把一定數量的規格相同的光伏組件串聯組成一個光伏組件串列，再將若干個串列接入光伏陣列匯流箱進行匯流，通過防雷器與斷路器后輸出，方便了后級逆變器的接入，保證了系統的安全，大大縮短了系統安裝時間。
·性能特點：■專利技術設計；
■大大簡化系統布線；
■滿足室外安裝的使用要求；
■寬直流電壓輸入范圍，接入開路電壓可達1000V；
■光伏專用直流保險絲；
■光伏專用高壓防雷器；
■維護簡易快捷；
■可根據用戶需要進行定制修改（體積、接入路數、直流保險絲等）。
·技術參數：
|
型號 |
PVS-8 |
PVS-16 |
|
最大光伏陣列電壓 |
1000Vdc |
1000Vdc |
|
最大光伏陣列并聯輸入路數 |
8 |
16 |
|
每路熔絲額定電流（可更換） |
12A/16A/20A |
12A/16A/20A |
|
輸出端子大小 |
PG21 |
PG21 |
|
防護等級 |
IP65 |
IP65 |
|
環境溫度 |
-25～60℃ |
-25～60℃ |
|
環境濕度 |
0～99％ |
0～99％ |
|
寬x高x深 （mm） |
600x500x180 |
600x500x180 |
|
重量 （kg） |
16 |
27 |
|
標準配件 |
||
|
直流總輸出空開 |
是 |
是 |
|
光伏專用防雷模塊 |
是 |
是 |
|
可選配件 |
||
|
串列電流監測 |
是 |
是 |
|
防雷器失效監測 |
是 |
是 |
|
通訊接口 |
RS485 |
RS485 |
寶士達公司致力于科技創新，不斷提供更好的產品面向客戶需求，對產品設計、技術規格的更新，恕不另行通知，產品以實物為準。
