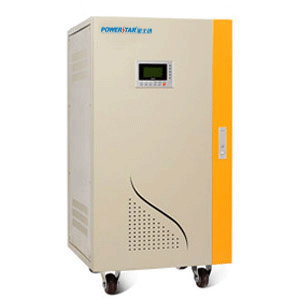

組串型SP系列
·產品介紹：
組串型逆變器是寶士達針對中小型光伏電站采用低頻隔離變壓器設計，其容量可分為3K、5K、6K、10K等，其中3-6K為室外型。端口采用直插式防水端子，接線方便，安全，可靠，可組串使用。10K為室內型，可多臺逆變器并聯運行，簡化電站設計。是中小型光伏電站用逆變器的優先選擇。
·應用領域：
交通、通訊/通信、石油、海洋、氣象、光伏電站、太陽能建筑、衛星、航天器、空間太陽能電站等領域。
·性能特點：
■多語種液晶顯示界面，可自由設置各種運行參數；
■完善的保護功能，系統的可靠性更高；
■3-6K采用IP65防護等級，不銹鋼外殼，適合戶外安裝使用；
■直插式防水端子；
■歐盟CE認證，金太陽認證；
■10K滿足德國要求的有功功率降額（100%，60%，30%，0%）功能；
■無功功率可調，功率因數范圍超前0.95至滯后0.95；
■高效隔離變壓器；
■采用RS485/以太網/GPRS通訊接口，電腦監控軟件；
■具有完善的保護功能：過壓保護，短路保護，孤島保護，過熱保護，過載保護；
■其符合標準為EN61000-6-1，EN61000-6-2，EN61000-6-3，EN61000-6-4，EN61000-3-2，EN61000-3-3，EN60164-1-1，EN55022，EN50178。
·技術參數：
|
型號 |
SP3K |
SP5K |
SP6K |
SP10K3 |
|
直流側參數 |
||||
|
啟動電壓 |
450Vdc |
780Vdc |
450Vdc |
|
|
啟動電壓 |
220V |
220V |
340V |
240V |
|
滿載MPP電壓范圍 |
200～380V |
300V～650V |
320V～650V |
220～380V |
|
最低電壓 |
200V |
300V |
320V |
220V |
|
最大直流功率 |
3300Wp |
5500Wp |
6600Wp |
11kWp |
|
最大輸入電流 |
18A |
20A |
50A |
|
|
推薦光伏陣列開路電壓 |
320V |
600V |
320V |
|
|
最大功率跟蹤器路數/ 每路跟蹤器可接入組串數 |
1/2 |
1/4 |
1/1 |
|
|
交流側參數 |
||||
|
額定輸出功率 |
3kW |
5kW |
6kW |
10kW |
|
最大交流輸出電流 |
15A |
25A |
30A |
15A |
|
額定電網電壓 |
230Vac |
400Vac |
||
|
允許電網電壓 |
180～260Vac |
310～450Vac |
||
|
額定電網頻率 |
50Hz/60Hz |
|||
|
允許電網頻率 |
47～51.5Hz/57～61.5Hz |
|||
|
總電流波形畸變率 |
<3%（額定功率） |
|||
|
直流電流分量 |
<0.5% （額定輸出電流） |
/ |
/ |
<0.5% （額定輸出電流） |
|
功率因素 |
≥0.99（額定功率） |
0.95（超前）～0.95（滯后） |
||
|
系統 |
||||
|
最大效率 |
94%（含變壓器） |
94.5%（含變壓器） |
||
|
歐洲效率 |
93% （含變壓器） |
93.6% （含變壓器） |
93.8% （含變壓器） |
93.5% （含變壓器） |
|
防護等級 |
IP65（室外） |
IP20（室內） |
||
|
夜間自耗電 |
0W |
|||
|
允許環境溫度 |
-25～60℃ |
-25～55℃ |
||
|
冷卻方式 |
自然冷卻 |
風冷 |
||
|
允許相對濕度 |
0～95%，無冷凝 |
|||
|
允許最高海拔 |
6000米 |
2000米 |
||
|
顯示與通訊 |
||||
|
顯示 |
LCD |
|||
|
標準通訊方式 |
RS485 |
|||
|
可選通訊方式 |
以太網/GPRS |
以太網 |
||
|
機械參數 |
||||
|
尺寸 （寬x高x深） （mm） |
490x380x225 |
410x580x283 |
530x900x500 |
|
|
凈重 |
37.52kg |
58.84kg |
62.60kg |
175kg |
寶士達公司致力于科技創新，不斷提供更好的產品面向客戶需求，對產品設計、技術規格的更新，恕不另行通知，產品以實物為準。
